● ¿Qué es un perno socket?

● Clasificación de los perno socket allen

Según diferentes criterios, los perno socket tienen las siguientes clasificaciones comunes:

1, Clasificación por forma de la cabeza
Esta es la forma más común de clasificación, que determina el método de instalación y el escenario de aplicación de los pernos socket.

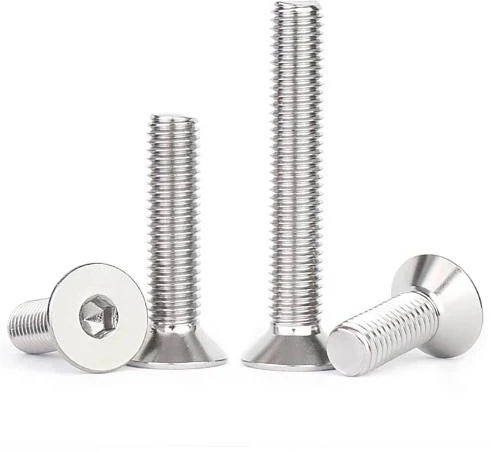

1)perno socket avellanado: La cabeza del perno socket avellanado tiene forma cónica y puede incrustarse completamente en un avellanado de la superficie de la pieza, garantizando una superficie plana y sin protuberancias después de la instalación. Se utiliza ampliamente en equipos, moldes y muebles que requieren una superficie terminada.

2)perno socket button: El perno socket button también se llama
perno socket cabeza cilindrica. Su cabeza es cilíndrica con la parte inferior plana. No puede hundirse en la pieza de trabajo, pero tiene una gran área de contacto con la pieza y una fuerte fuerza de sujeción, siendo el tipo más común y versátil.

3) perno socket flat: La cabeza del perno socket flat tiene una altura muy baja, lo que lo hace adecuado para situaciones donde el espacio es extremadamente limitado.

2, Clasificación por material
La selección se realiza según los requisitos de resistencia y corrosión del entorno de uso del perno socket.

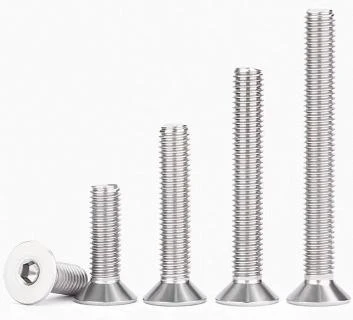

1)perno socket inox: El perno socket inoxidable normalmente está fabricado en acero inoxidable 304 o 316, que ofrece una excelente resistencia a la corrosión. El perno inox socket se utiliza comúnmente en maquinaria alimentaria, equipos químicos, embarcaciones y entornos húmedos al aire libre.

2)perno socket de acero al carbono: El perno negro socket y el perno socket allen zincado son los tipos más comunes de perno socket de acero al carbono. Generalmente tienen la superficie tratada con galvanizado o zincado para mejorar la resistencia a la oxidación. Los grado de pernos socket se clasifican según la resistencia del material en grados 4.8, 8.8, 10.9, 12.9, etc.; un número más alto indica una mayor resistencia.

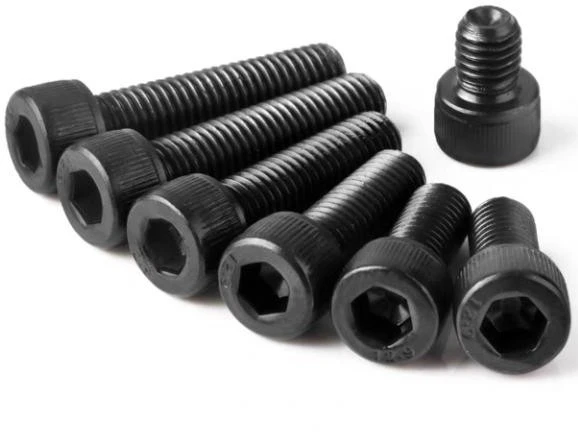

3) perno socket allen de acero aleado: Este tipo de perno socket allen suele ser de alto grado de resistencia (como 10.9, 12.9), se somete a tratamiento térmico y se utiliza en puntos críticos que soportan cargas pesadas. Por ejemplo, un perno socket cabeza cilindrica clase 12.9 indica que los pernos socket grados de dureza de este perno son 12.9. Está fabricado en acero aleado de alta calidad y ha sido sometido a un riguroso tratamiento térmico de temple y revenido.

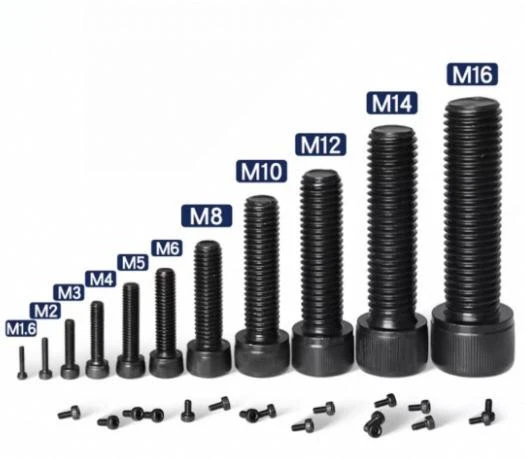

● pernos socket allen medidas

Las pernos socket allen medidas se dividen principalmente en métricas y en pulgadas. Medidas Métricas:
Las medidas métricas utilizan milímetros como unidad y se indican con la letra "M". Por ejemplo:
perno socket allen m6: Indica un diámetro nominal de rosca de 6 milímetros. (Nota: Corregido según el contexto, M6 es 6mm, no 10mm).
perno socket cilindrico m6: Indica un diámetro nominal de rosca de 6 milímetros, con cabeza cilíndrica.

La especificación completa se denota como M(diámetro) x (longitud). Por ejemplo, un perno socket allen m6x20 indica un tornillo de 6 mm de diámetro y 20 mm de longitud.
Un perno socket button m3 x 25mm gr8 indica un diámetro de 3 mm, una longitud de 25 mm y un grado de resistencia 8.
Un perno socket m10 allen indica un diámetro nominal de 10 mm.
Un perno socket m12 x 90 indica un diámetro nominal de 12 mm y una longitud de tornillo de 90 mm.
Un perno socket m16 x 2 x 60 indica un diámetro nominal de 16 mm, un paso de rosca de 2 mm y una longitud de 60 mm.
Un perno socket m8 x 50 indica un diámetro nominal de 8 mm y una longitud de tornillo de 50 mm.
Un perno socket m8 x 70 indica un diámetro nominal de 8 mm y una longitud de tornillo de 70 mm.
Un perno socket m8 x110 indica un diámetro nominal de 8 mm y una longitud de tornillo de 110 mm.
Un perno socket 12 x18 indica un diámetro nominal de 12 mm y una longitud de tornillo de 18 mm.

Medidas en Pulgadas (Sistema Inglés):
Las medidas en pulgadas se refieren a los perno socket en pulgadas. Por ejemplo:

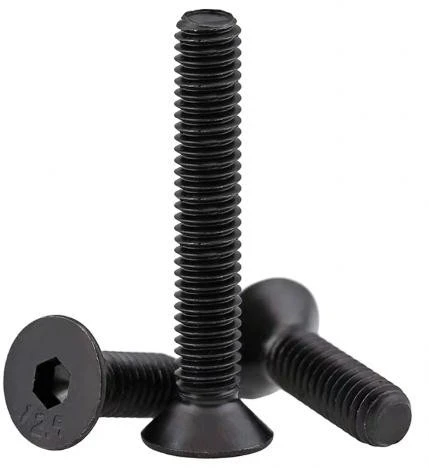

cabeza de perno socket 1/4: Aquí, "1/4" generalmente se refiere a que el diámetro de la rosca del tornillo es de 1/4 de pulgada.
Simultáneamente, también indica que el tamaño de la llave Allen necesaria para el perno socket con entrada llave allens es de 1/4 de pulgada.
Un perno socket 1/2 x 3 indica un diámetro nominal de 1/2" (12.7 mm) y una longitud de tornillo de 3". Un perno socket 1/4 indica un diámetro nominal de 1/4" (6.35 mm).
Un perno socket 3/16 indica un diámetro nominal de 3/16" (4.76 mm).
Un pernos socket de 1 1/8 x 7 x 5 1/2 indica un diámetro nominal de 1 1/8", 7 hilos por pulgada (TPI) y una longitud de 5 1/2" para el perno socket allen.

perno socket dimensiones
Diámetro nominal (d)	Paso (p)	Espesor de la cabeza (k)	Diámetro de la cabeza (dk)	Ancho hexagonal entre caras (s)	Llave aplicable
M1.4	0.3	1.4	2.6	1.3	1.27
M1.6	0.35	1.6	3	1.5	1.5
M2	0.4	2.0	4	1.5	2
M2.5	0.45	2.5	4.5	2	2
M3	0.5	3	5.5	2.5	2.5
M4	0.7	4	7	3	3
M5	0.8	5	8.5	4	4
M6	1.0	6	10.2	5	5
M8	1.25	8	13	6	6
M10	1.5	10	16	8	8
M12	1.75	12	18.1	10	10
M14	2	14	21.1	12	12
M16	2	16	24.1	14	14
M18	2.5	18	27.1	14	14
M20	2.5	20	30.1	17	17

● ¿Cómo se mide el perno socket?

Paso 1: Medir el diámetro nominal
Esto se refiere al diámetro de la parte roscada del perno socket, que generalmente corresponde al número después de la "M" (para métrico) o a una fracción/número (para pulgadas). Herramienta: Calibrador digital o pie de rey.

Método:
Mida el diámetro exterior de la parte roscada. Para un perno socket totalmente roscado, mida la parte superior de la rosca en cualquier punto.
Si el perno socket es parcialmente roscado, asegúrese de medir el diámetro de la sección roscada, no el del vástago liso. Compare el valor medido con los valores estándar. Por ejemplo, si el diámetro medido es de 5.85 mm - 5.95 mm, entonces se trata de un perno socket allen m6. Si el diámetro es de aproximadamente 9.85 mm, entonces es un perno socket m10.

Paso 2: Medir la longitud
La longitud del tornillo se refiere a la distancia desde la superficie de apoyo de la cabeza de perno socket hasta el extremo de la rosca.
Punto clave: ¡La longitud no incluye la altura de la cabeza de perno socket! Método:
Extienda la varilla de profundidad del calibrador y apóyela contra la superficie inferior de la cabeza de perno socket. Apoye el extremo de la rosca del tornillo contra el yunque fijo del calibrador.
El valor leído es la longitud efectiva del tornillo.
Para un perno socket avellanado, la longitud se mide desde el punto más alto de la cabeza cónica (la punta) hasta el final de la rosca.
Ejemplo: Una especificación denominada perno socket allen m6x20 indica un diámetro nominal de 6 mm y una longitud de 20 mm.

Paso 3: Medir las dimensiones de pernos socket
Esto se hace para saber qué tamaño de llave Allen necesita para que coincida.

Herramienta: Una llave Allen es la mejor herramienta. También puede usar un calibrador para medir el ancho entre caras paralelas de la ranura.

Método:
Mida la distancia vertical entre los dos lados paralelos de la ranura (es decir, la distancia entre caras, S) con un calibrador. Este valor medido es el tamaño de la llave requerida.
También puede probar insertando llaves Allen de diferentes tamaños en la ranura de la cabeza del perno. El tamaño de la llave que se inserte completamente y sin juego es el tamaño correcto.
Correspondencia de referencia entre el diámetro del perno métrico y el tamaño de llave comúnmente utilizado:
perno socket button m3 → Normalmente utiliza una llave de 2.5 mm perno socket M4 → Normalmente utiliza una llave de 3 mm
perno socket M5 → Normalmente utiliza una llave de 4 mm
perno socket allen m6 → Normalmente utiliza una llave de 5 mm perno socket M8 → Normalmente utiliza una llave de 6 mm
perno socket M10 → Normalmente utiliza una llave de 8 mm o 10 mm (debe confirmarse según el grado de resistencia) perno socket M12 → Normalmente utiliza una llave de 10 mm
